冲淤拍门简介

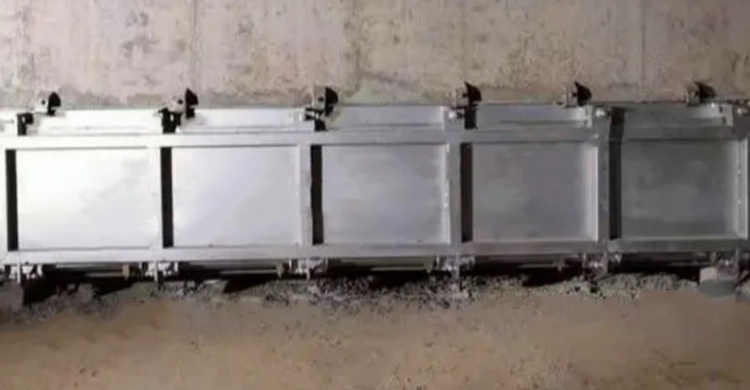

    我公司生产的冲淤拍门是一种安装于雨水调蓄池或涵渠中，由液压装置来控制启闭，对雨水调蓄池或涵渠底部的沉积物进行冲洗的装置。

冲淤拍门工作原理

    冲淤拍门用于调蓄池池底冲洗以及大型管道管内冲洗，调蓄池在进水过程中，储水室进水储水，等降雨结束后，调蓄池排空，冲洗门在液压的驱动下瞬间开启，储水室内的存水急速外泄，形成浪涌式冲击水波，将池底污泥和垃圾冲到集水渠，单次冲洗长度可达80米。

冲淤拍门特点

1、结构简单、吴噪音，无污染，保护环境。

2、冲洗效果好，效率高，安全可靠。

3、储水室底板进水，无需充水，节约水资源。

4、门体经久耐用。

5、智能化程度高，可通过PLC实现远程控制。

冲淤拍门结构

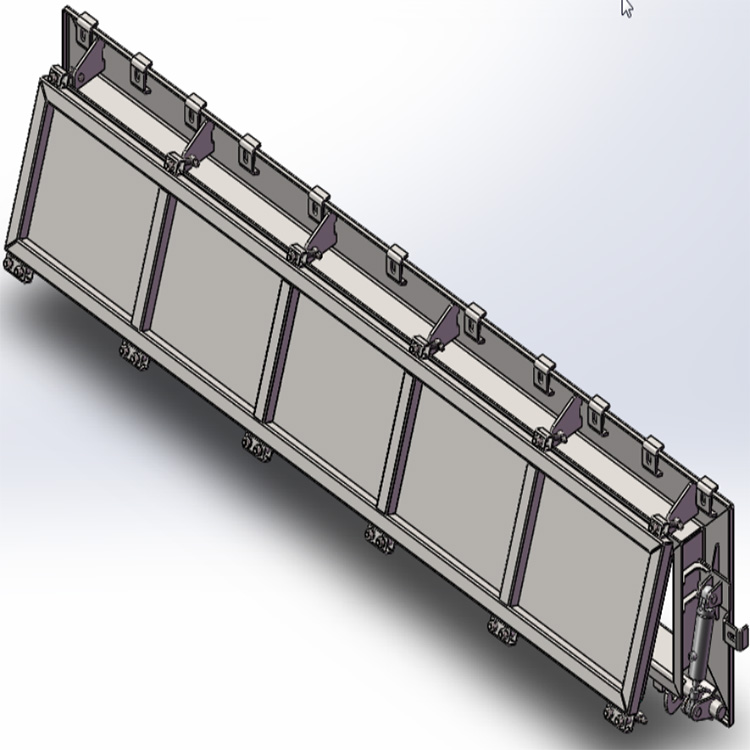

    冲淤拍门由门框、门板、转轴装置、门体密封、驱动油缸、控制系统组成。

a、门体主要由不锈钢方管拼焊而成，在最大受压条件下门体具有足够的强度和刚度，其拉伸、压缩和剪切强度的安全系数不小于5。门体饶度不大于1/1000。方管表面焊有密封槽，密封槽装入密封胶条。

b、门框主要由不锈钢钢板拼焊而成，有专用焊接夹具保证门框的制作精度，在受压条件下门体具有足够的强度和刚度，密封面平面度不大于0.1mm,保证密封的可靠性。其中门框上还包括液压缸支撑板，用以支撑液压缸。

c、传动轴、搭扣、铰链用以连接门框与门体，传动轴上还包括液压缸连接板、定位环、钩形板等零件。

 d、 液压站主要用来控制液压缸的动作，液压缸的动作传递到传动轴上，再由传动轴上的钩形板来控制门的开启和关闭。液压缸内部为碟簧结构，其中液压缸推杆可绕缸中心线转动。

冲淤拍门订货说明

1、注明门体高度和渠道宽度。

2、材质要求

3、其它参数要求。

4、非标设备，页面不能准确定价，需要请联系洽谈！
