内进流式细格栅应用场合

     内进流式细格栅又称内进流格栅，内进流式网板格栅除污机。

     我公司生产的内进流式网板格栅除污机是一种将拦污和除污结合于一体的高效细格栅除污设备。

     它适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可后续处理工艺的有效实施。

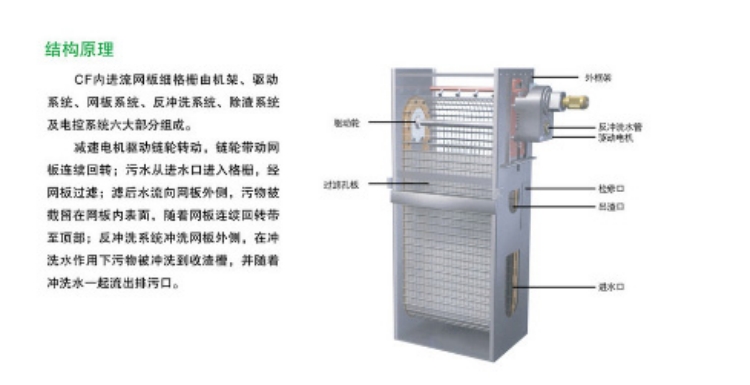

内进流式细格栅工作原理

     内进流式细格栅是由一个由电机驱动的连续旋转的网板放置于一个固定框架中组成。待过滤的污水从细格栅中部开口进入，从内向外通过两侧的网板进行杂质过滤。随着网板的不断旋转，淤积在网板内侧的杂质被网板上的提升台阶提升到栅渣排放区，并被格栅机顶部的冲洗水将污物冲洗至污物收集槽中。

 内进流式细格栅结构介绍

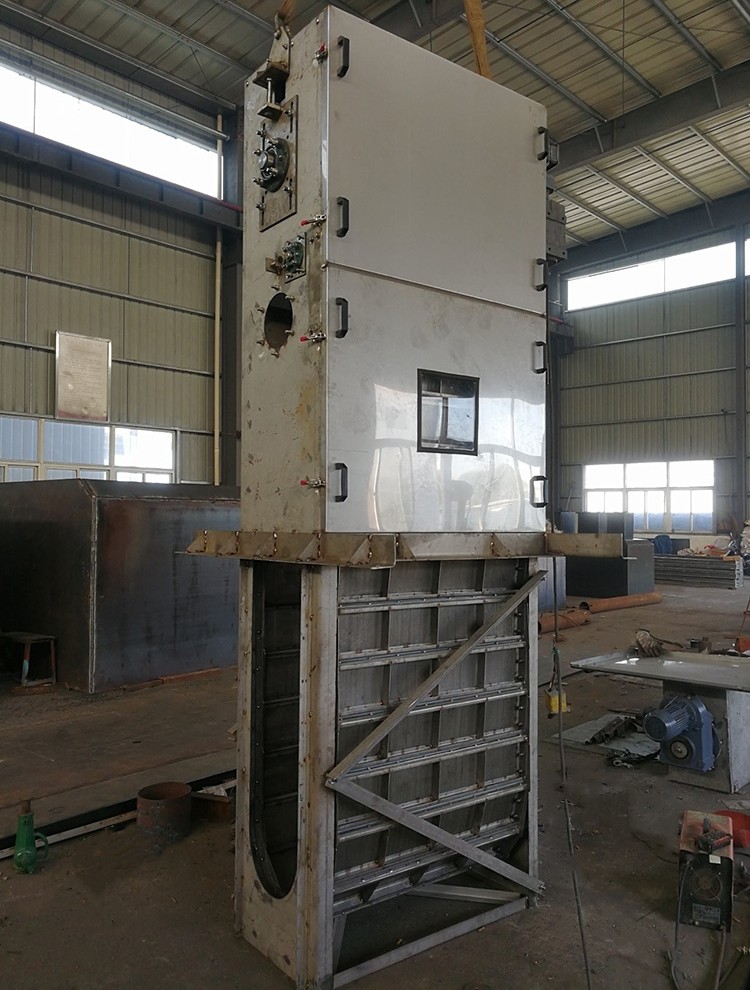

 1、格栅框架

      格栅机的框架被制成一个整体结构以便于提升并安装在土建结构中。

      格栅机的框架结构中配有可更换的滚动条和网板导向装置，用来引导网板的旋转。在框架底部是一个可更换的半圆型导轨用来辅助网板在底部旋转时的转向。

 2、格栅的链条

      主链条配有密封条，由链条，链套和链销组成，装有滚动条，滚动条在框架中的导轨上运行。每一块格栅的网板都由螺栓分别将两侧固定在主链条上。栅渣提升台阶位于每一个网板的边缘，网板与网板之间由密封条密封，网板与框架之间的密封是由柔软的橡胶完成的，而取水口隔墙与细格栅框架之间也采用软密封结构。

 3、格栅顶部

       格栅机主框架的上部有一个水平安装的转轴，转轴两端带有两个齿轮来带动主链条旋转。转轴两端被一个自动定位滚动承轴所固定，并密封在润滑防水仓中。防水仓由固定在框架上的螺丝安装在平行滑动条上。当格栅的网板通过栅渣收集槽上方的卸渣点时被安装在格栅上方内部的一系列喷射管喷出的冲吸水冲洗干净。栅渣和冲洗水均被排入栅渣收集槽中，再通过栅渣收集槽排入一个位于土建工作平台的集水槽中最后落入压榨机中。

    位于土建平台上方的主框架部分设有可移动的检查盖，并带有检修孔和防护板，目的是将喷射所带来的气溶性物质减小到最低。

 内进流细格栅订货说明

1、非标设备，定制生产。页面价格为某一型号的参考价，不适合所有，请联系洽谈！
2、提供格栅的型号规格、机身长度、安装角度、栅隙、沟槽深度、宽度等。

3、提供机架材质、齿耙材质等。

4、其它特殊要求。
