翻板滤池布水布气系统又称活性炭滤池布水布气系统、臭氧炭滤池布水布气系统、炭滤池布水布气系统、U型面包管等。

       我公司是生产、安装滤池布水布气系统的专业的源头生产厂家，业绩众多，欢迎洽谈！

         布水布气装置属于翻板阀滤池工程的一个设备，所有横向布水布气采用HDPE材质，为高质量PE管道；竖向布水布气管材质为不锈钢或者HDPE。横向配水配气管安装的固定元器件包含压板、垫板及不锈钢膨胀螺栓等均为不锈钢材质；竖向管有一体式和分体式两种规格，水管和气管焊接成为一个整体。

翻板阀滤池工程（包含布气布水竖管、横向布水布气管）介绍

       配水配气系统主要有技术、结构、性能、特点和质量水平的描述。滤池的布气、布水系统主要由中间配水配气渠、纵向配水配气管和横向布水布气管三大部分组成。

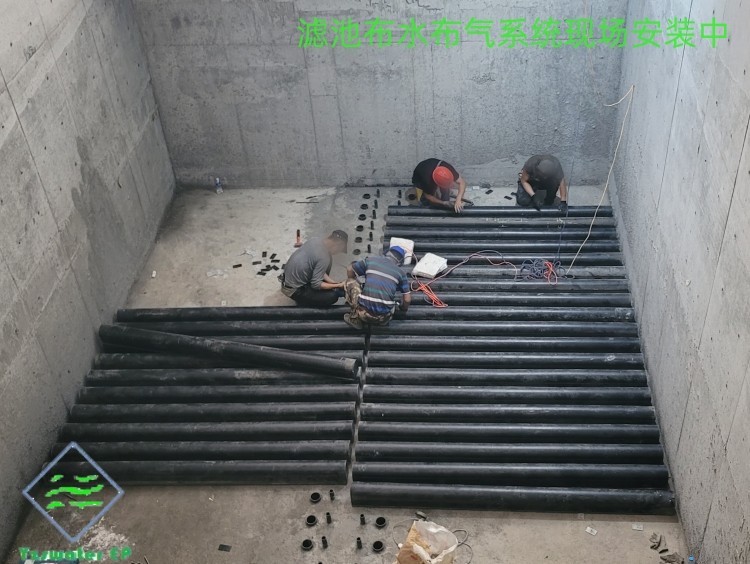

       中间配水配气渠底部托板材质为混泥土预制板，板上应根据纵向布气布水布置位置预留孔，孔位置精确，以保证纵向布水布气管在整个滤池底部分布均匀。横向气水管间距均匀度。根据设计图纸横向配水配气水平间距为235mm，安装误差不大于±2mm。

横向气水管顶部高程的误差程度。在池底找平后，可以控制横向气水管顶部高程误差：单格

≤±5mm；整池≤±10mm。

      采用的不锈钢膨胀螺栓锚固稳定。

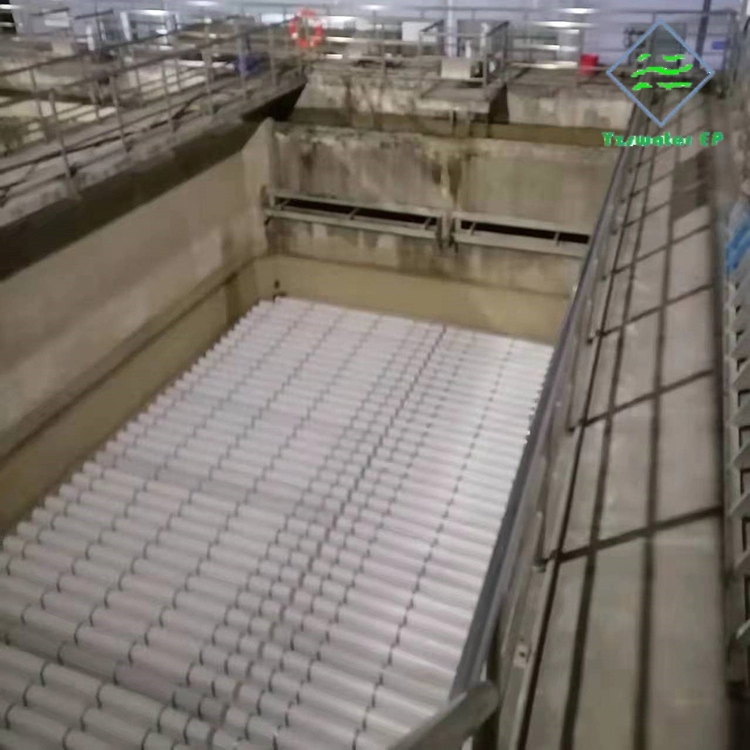

      本公司生产的新型的配水配气系统，是由数组固定在滤池集、配水渠盖板上的纵向布水布气垂直管组和数组安装在集、配水渠两侧，并与垂直管组相连接，位于砾石层下面的横向滤管，共同组成的配水配气装置。因横向滤管的横截面呈倒立U型截面，故称之为U型滤管。U型滤管的长度一般3m~6m，截面尺寸高为170mm，宽为135mm，壁厚4~5mm，中心间距0.2~0.3m。U型滤管系统的主要功能，是过滤时能均匀地收集过滤水，反冲洗时能均匀地配水配气。

过滤流程
      沉淀（澄清）后的水流进水槽，通过溢流堰板均匀地流入滤池。池中的水依靠其本身的重力自上而下穿过滤层渗透至滤池底部，由横向U型滤管底部两侧小孔进入滤管收集，经垂直管组汇入集、配水渠，再由清水出水管流至清水池。滤速一般为6~10m/h。
反冲洗流程
     水在过滤过程中滤层的阻力逐渐增大，当滤池达到预先设定的最大水头损失或设定时间时，关闭进水阀，停止进水，继续过滤，让水位下降至滤料砂面以上15cm左右，关闭清水阀，停止过滤，开始反冲洗。
      滤池气水反冲洗一般采用三个步骤，即先气冲，再气水混冲，最后单独水冲。
1、气冲阶段
      空气由进气管进入集配水渠。在集配水渠上部形成气垫层，通过垂直管组的布气管进入横向U型管，在横向滤管上部形成气垫层，再沿横向滤管上部两侧的小孔进入砾石层，对滤层进行均匀擦洗，使滤层料中的颗粒相对运动，松动污物。此阶段的气冲强度为16~17L/S.m2，冲洗时间约1~3分钟。
2、气水混冲阶段
    继续气冲，以较低强度的反冲洗水，由进水总管下部进入集配水集，经垂直管组的布水管流入U型管，通过滤管下部小孔，进入砾石层，在砾石层内与空气混合，自下而上对滤层进行气水混合冲洗，使滤料中的颗粒产生强烈的运动，让截留在滤料上的污物基本全部脱落。此阶段的水冲强度为6~17L/S.m2,冲洗时间约2~4分钟。
3、水冲阶段
    停止气冲，继续水冲，用高强度的水对滤层进行反冲洗，使滤料膨胀15~25%，冲刷和带走已被冲洗下来的污物及附着在滤料上的小气泡，并使比重不同的滤料重新进行水力筛分，从而达到双层滤料的完美分布，并可使滤料中的截污物遗留量少于0.1kg/m3，达到冲洗高净度。此阶段一般要求冲洗两次，冲洗强度为15~16L/S.m2，冲洗时间约3~5分钟。
排水流程

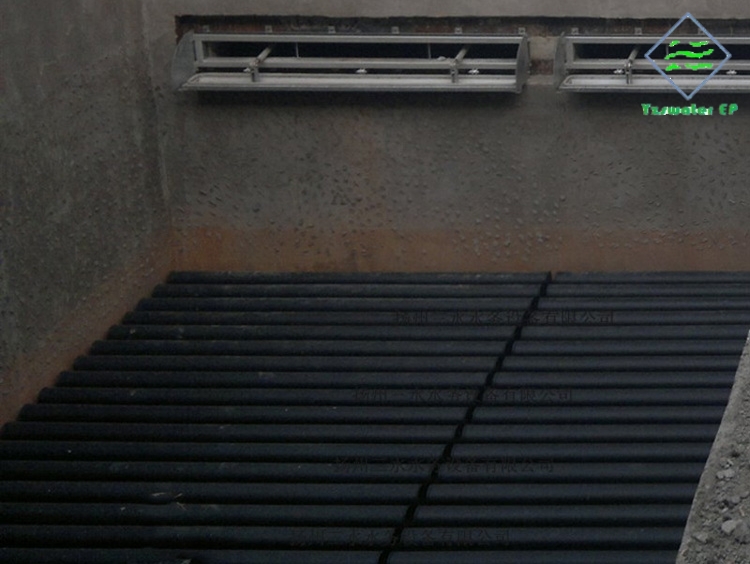

     翻板滤池因有特殊的排水设施，即在滤池进水的同一侧或另一侧，位于滤层砂面以上20mm 处，开设二个长条形排水口，采用低位堰板带有两个控制点的翻板阀控制，故称为翻板滤池。此种滤池一般采用双层滤料，反冲洗时要关闭翻板阀，不能边冲洗边排水。当冲洗水上升到设定最高水位时候，停止冲洗，静止20秒后再排水。排水时应逐步打开翻板阀，先开50%，最后开100%，排水完后，关闭翻板阀，开始另一次反冲洗。
恢复过程
     反复进行两次水冲洗，排水完后，关闭反冲洗进水阀及翻板阀，打开原水进水阀及清水渠排气阀，当滤池的水位恢复到设定值时，打开和调控清水阀，恢复滤池恒水位过滤。

U型滤管（多功能滤管）

     我公司根据国外翻板滤池配水配气系统的工作原理，在大阻力管式配水配气系统的基础上，开发研制一种新型的配水配气装置－－U型滤管（多功能滤管）。它的系统组成、工作流程及主要特点简介如下：

1.主要特点

1)双层气垫保证配水配气均匀

U型管配水配气系统（以下简称U型系统），在集配水渠上部及横向U型滤管顶部，同时形成上、下两个气垫层，从而保证了配水配气均匀，避免气水分配出现脉冲现象，影响反冲洗效果。

2.技术指标

1)材质：高密度聚乙烯

2)耐温性能：在-20℃-80℃范围内不变形

3)稳定性：耐酸碱、耐腐蚀

4)卫生标准：无毒、无味，符合国家卫生标准

5)承载负荷：P=1t/m2

6)开孔比：

  配水系统：β属中小阻力系统

  配气系统：β属大阻力系统

7)冲洗强度

  单独水冲：q=14-16L/s·m2

  单独气冲：q=15-18L/s·m2

  气水混冲：q气=15-18L/s·m2

             q水=4-8L/s·m2

3.系统组成

　　此种新型配水配气系统，采用中端配水配气时，是由数组固定在滤池集、配水渠盖板上的纵向布水布气垂直管组和数组安装在集、配水渠两侧，并与垂直管组相连接，位于承托层下的横向滤管组，共同组成的配水配气装置。

该新型配水配气系统，采用侧面配水配气时，主要由数组纵向配气支管、配水支管和数组横向U型滤管组成。横向布气布水管长度一般在2～4m。

适用范围

1)适用于新建翻板滤池的配水配气系统；

2)可取代已建普通快滤池大阻力管式系统，可单独水冲，也可气水混合冲洗；

3)可取代双阀滤池陶瓷滤砖配水系统，可单独水冲，也可气水混合冲洗。

4)可取代V型滤池滤头滤板配水配气系统。

滤池布水布气系统订货说明

1、非标设备，页面价格为某一标的的参考价，不代表所有，请联系洽谈！

2、请提供池宽、长、材质及其他要求。
